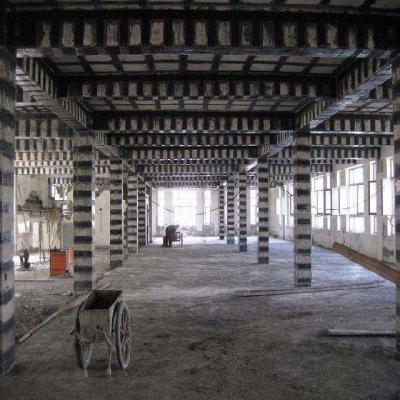

粘鋼加固具體操作方法如下：

　　粘貼面處理→加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實(shí)際情況和設(shè)計(jì)要求，此步驟有時(shí)省去)→配制粘鋼膠→涂膠和粘貼→固化、卸加壓固定系統(tǒng)→檢驗(yàn)→維護(hù)

　　1、粘貼面處理

　　1.1、混凝土粘貼面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去混凝土面1-2mm厚表層，打磨完畢用壓縮空氣吹凈浮塵，最后用棉布蘸丙酮拭凈表面，保持干燥備用。較大凹坑處用粘鋼加固結(jié)構(gòu)膠修補(bǔ)平整。

　　1.2、鋼板粘貼面應(yīng)首先除油，然后用角磨機(jī)進(jìn)行粗糙處理，直至打磨出現(xiàn)金屬光澤，再用干棉布拭凈表面，保持干燥備用。

　　1.3、所用主要器具:角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、護(hù)目鏡、防塵口罩。

　　2、加壓固定及卸荷系統(tǒng)準(zhǔn)備

　　2.1、構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時(shí)移去，并盡量減小施工臨時(shí)荷載。

　　2.2、加壓固定宜采用千斤頂、墊板、頂桿所組成的系統(tǒng)，該系統(tǒng)不僅能固定鋼板，而且同時(shí)也卸去了構(gòu)件承擔(dān)的部分恒荷載，減少應(yīng)力滯后，更利于后粘鋼板與原構(gòu)件協(xié)同受力，加固效果良好。

　　2.3、加壓固定也可采用螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)在被加固構(gòu)件上合適位置鉆孔臨時(shí)固定螺栓、角鋼，供壓鋼板使用。

　　2.4、也可在鋼板上鉆孔，并將螺桿用膠錨固，擰緊螺母后，將對(duì)鋼板產(chǎn)生復(fù)合錨固力，效果更佳，最適合側(cè)面鋼板的粘貼。

　　2.5、實(shí)際施工中上述方法常結(jié)合采用。

　　3、配制粘鋼膠

　　3.1、粘鋼膠為A、B兩組份，配比為A：B=2：1。配膠宜用機(jī)械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可用電錘鉆頭端部焊接十字形Φ14鋼筋制成。少量(指0.5公斤以?xún)?nèi))也可用Φ6、Φ8細(xì)鋼筋棍人工攪拌。(注意：僅用膩刀拌和，不能保證攪拌均勻)。

　　3.2、取潔凈容器（塑料或金屬盆，不得有油污、水、雜質(zhì)）和稱(chēng)重衡器按配合比混合，并用攪拌器攪拌5分鐘左右至A、B組份混合均勻?yàn)橹埂嚢钑r(shí)最好沿同一方向攪拌,盡量避免混入空氣形成氣泡。每次配膠量不宜過(guò)多，現(xiàn)配現(xiàn)用。

　　3.3、所用主要器具:攪拌器、容器、衡器、手套。

　　4、涂膠和粘貼

　　4.1、膠粘劑配制好后，用膩刀涂抹在已處理好的鋼板表面上(或混凝土表面)，膠斷面宜略成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在構(gòu)件上，用準(zhǔn)備好的固定加壓系統(tǒng)臨時(shí)固定，并適當(dāng)加壓，以膠液剛從鋼板邊擠出為度。

　　4.2、粘鋼膠高觸變性，抗流掛，但加壓不均仍可能造成局部輕微流淌，所以粘貼1小時(shí)內(nèi)應(yīng)注意檢查，發(fā)現(xiàn)缺膠，及時(shí)補(bǔ)充。

　　4.3、所用主要器具:加壓固定及卸荷系統(tǒng)，膩刀、手套。

　　5、固化、卸加壓固定系統(tǒng)

　　5.1、粘鋼加固結(jié)構(gòu)膠在常溫、低溫下均可良好固化。

　　5.2、若固化溫度25℃左右，24小時(shí)可撤除加壓固定系統(tǒng)，72小時(shí)即可投入使用。

　　5.3、若固化溫度5℃左右，48小時(shí)可撤除加壓固定系統(tǒng)，96小時(shí)即可投入使用。

　　6、檢驗(yàn)

　　6.1、檢驗(yàn)時(shí)可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用超聲儀檢測(cè)。若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。

　　6.2、對(duì)重要構(gòu)件也可采用載荷檢測(cè)，一般采用分級(jí)加載至正常荷載的標(biāo)準(zhǔn)值，檢測(cè)結(jié)果較直觀、可靠，但費(fèi)用較高。需要千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡等。

　　7、維護(hù)

　　粘貼3天后，鋼板宜采用20mm厚M15水泥砂漿抹面防腐蝕，也可涂防銹漆3道。
